Schuppenauslage SAB 600 S
| Arbeitsbreite | max. 600 mm |
|---|---|
| Höhenverstellung | motorisch, 830 - 1'120 mm |
| Zuführung | Schuppenband mit Transportrollen |
| Spreizeinheit | Spreizbänder zum Spreizen der einzelnen Schuppenströme |
| Geschwindigkeit | 20 - 200 m/min, regulierbar |
| Schuppung | 10 - 100 mm |
| Zähler | Vorwahl- und Summenzähler, Schuppenversatz 0 - 40 mm oder Sprungvorschub, umstellbar, Leistungsanzeige |
| Platzbedarf | ca. 2'580 x 1'000 mm (L x B) |
| Gewicht | ca. 290 kg |
| El. Anschluss | 3 x 400VAC / N / PE 50/60Hz / 16A (Standard) |
FactSheets
Optimierte Schuppenauslage für eine effiziente Inline-Produktion.
Schuppen und Spreizen kombiniert in einem Prozess – für einen strukturierten Produktfluss und eine einfache Handhabung.

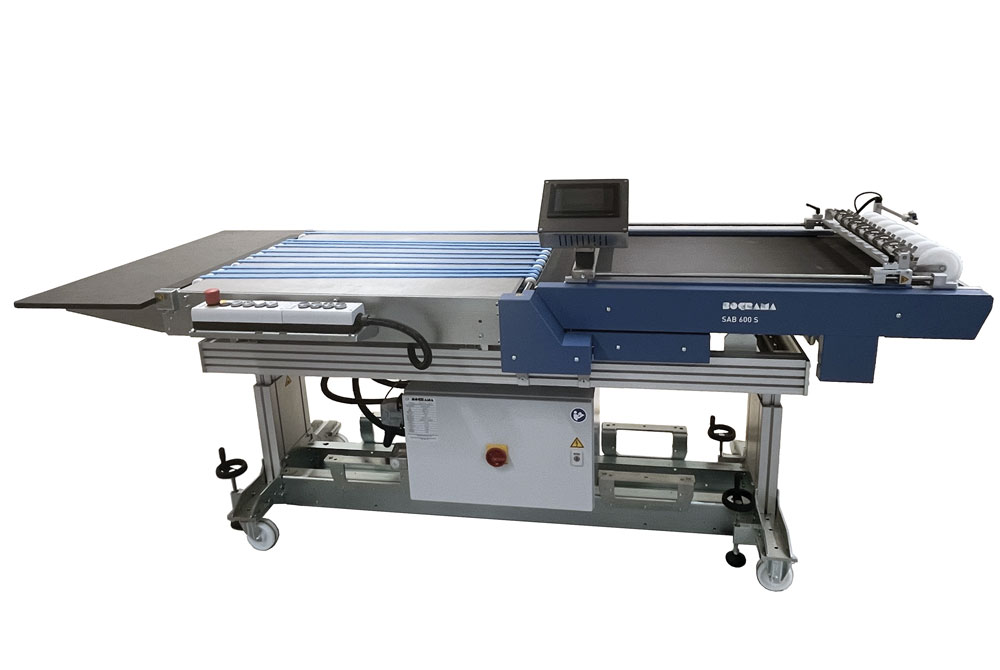

Die Schuppenauslage SAB 600 S von BOGRAMA ist für das präzise Schuppen, Spreizen und Auslegen von Produktströmen in Inline-Anwendungen mit der BSR 550 Servo Rotationsstanze konzipiert.
Durch die Kombination von Schuppen und Spreizen in einem Prozess wird ein sauberer und klar strukturierter Produktfluss von bis zu 9 Produktströmen gewährleistet. Dies verbessert die Handhabung deutlich – insbesondere bei kleinformatigen Mehrfachnutzen-Produktionen.
Schuppenrollen und verstellbare Bänder ermöglichen eine flexible Anpassung an unterschiedliche Produktformate und sorgen gleichzeitig für eine saubere Trennung sowie eine klare Anordnung der Produktströme am Ablagetisch.
Hauptmerkmale:
- Kombiniertes Schuppen und Spreizen in einem Prozess
- Saubere Trennung von bis zu 9 Produktströmen

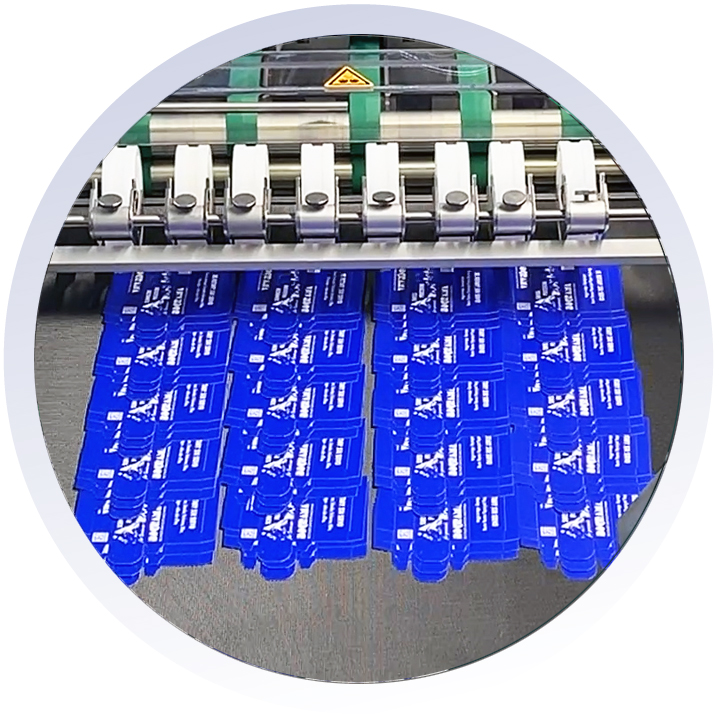

- Verstellbare Schuppenwalzen für unterschiedliche Formate

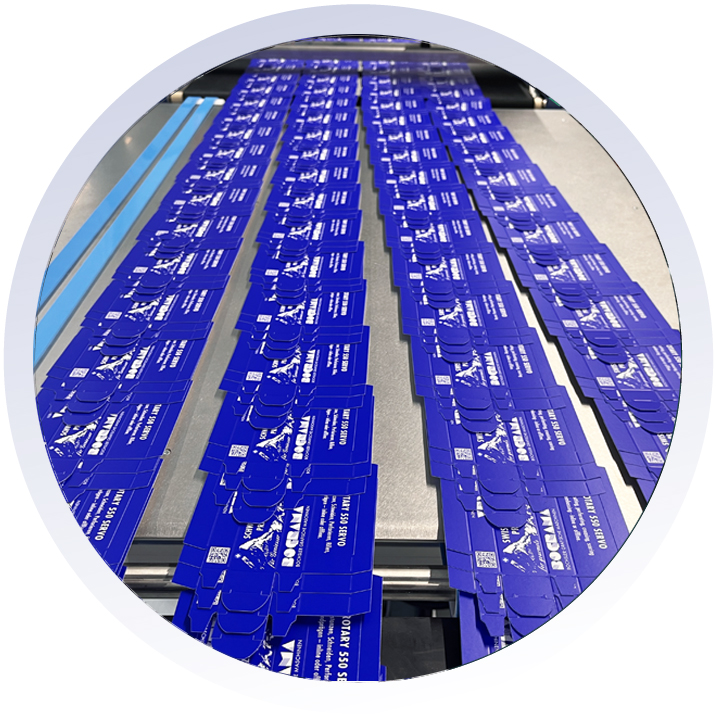

- Spreizbänder für erleichtertes Abgreifen vom Ablagetisch
- Motorische Höhenverstellung für ergonomisches Arbeiten

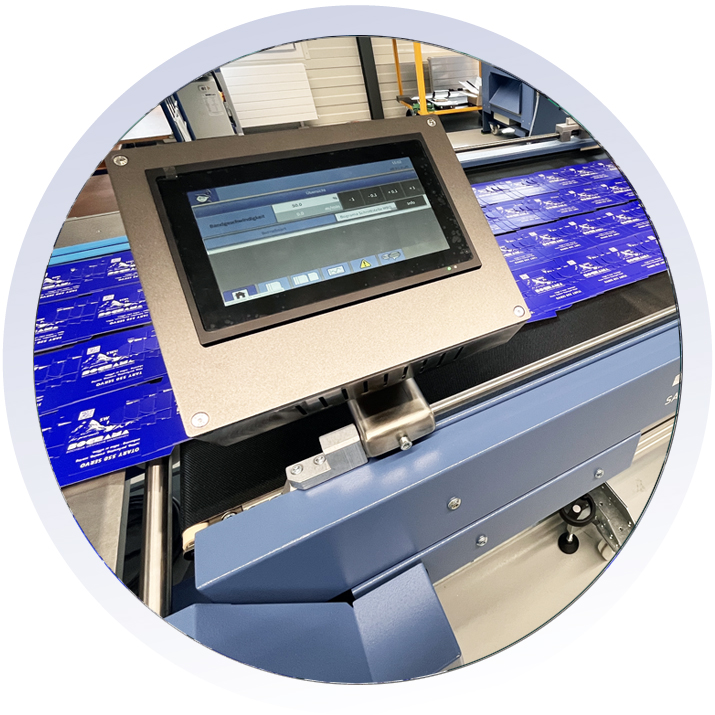

- Vorwahl- und Gesamtzähler für kontrollierten Produktionsfluss
Anwendungen:
Inline Schuppen, Spreizen und Auslegen von Mehrfachnutzen-Produktionen mit hoher Formatvariabilität.
Formate:
Minimum: 42 × 63 mm
Maximum: 600 × 730 mm
Arbeitsbreite: 600 mm
Entwickelt für die flexible, effiziente und ergonomische Inline-Produktion.
